前回までにTOMIXの「改札」と「店舗」の塗装を行いましたが、
TOMIX 高架駅の《店舗》を塗装
今回は電飾化を行います。
電飾化にはこの辺の12VのLEDテープと調光器、アダプターのセットが便利です。
ストラクチャー(ジオラマ)電飾用にテープLEDセットを購入。
改札口の電飾
まず、改札側は駅の奥の見えない階段の辺りにピンバイスで穴を開け、同じ辺りの天井付近にも穴を開けます。
階段下からケーブルを通し、天井裏に配線を持って来て、
天井裏側から天井に向けてピンバイスで穴を開けて、そこからテープLEDに繋いでます。

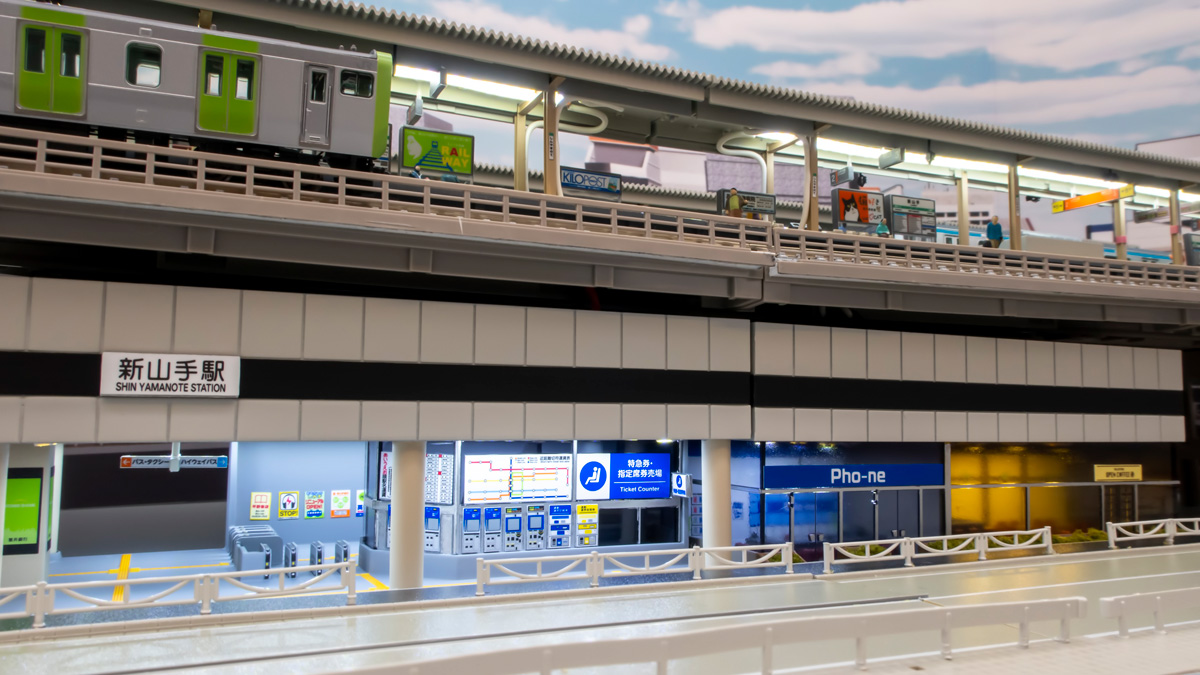

\点灯!!/
店舗側の電飾
次に「店舗側」を電飾化します。
店舗側は店舗毎にLEDを仕込むので電飾の配線の難易度が上がります(笑

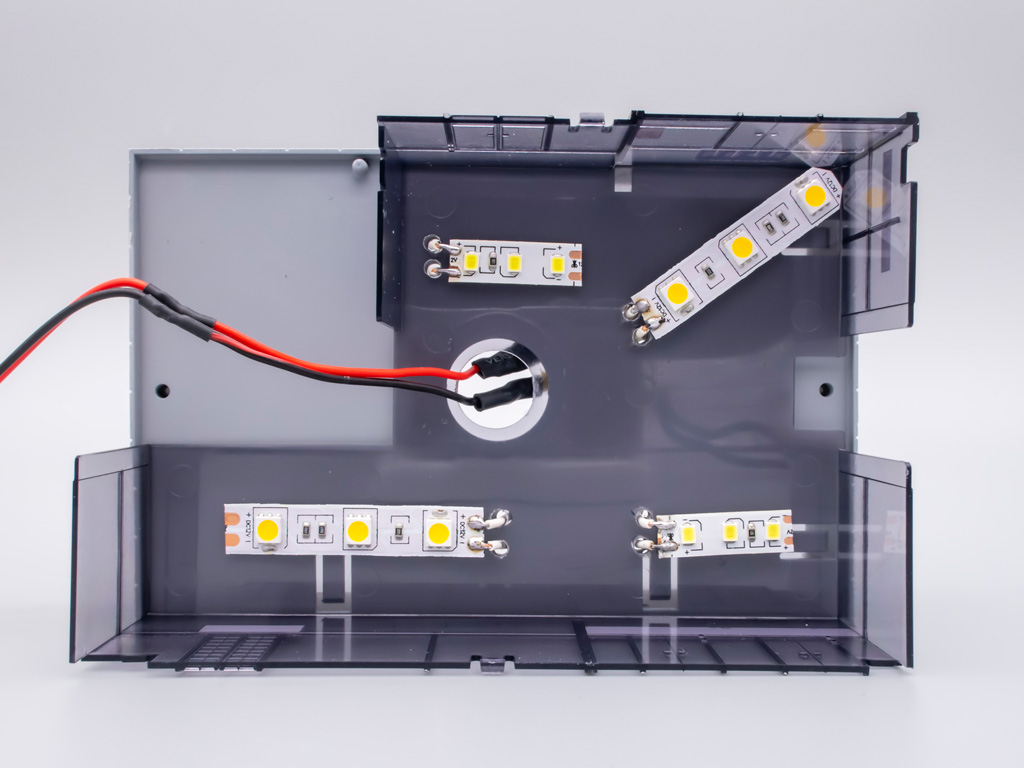

各店舗の天井にLEDテープをカットして設置、テープLEDのケーブルを通す穴を位置決めしてピンバイスで穴を開けます。
位置決めしたテープLEDとケーブルをはんだ付けし、天井にテープLEDを貼り付け、ケーブルをあけた穴から天井裏へ逃がします。
天井裏では店舗4か所の+と-を1つに(+と-の2つに)はんだでまとめ挙げて写真のようにします。
まとめたケーブルは店舗中央の穴から下へ逃がして電源に接続。
店舗手前の花壇には、以前TOMIXマンションでも使用したフォーリッジを埋め込みました。TOMIXマンションの塗装を終えたので電飾化しました!

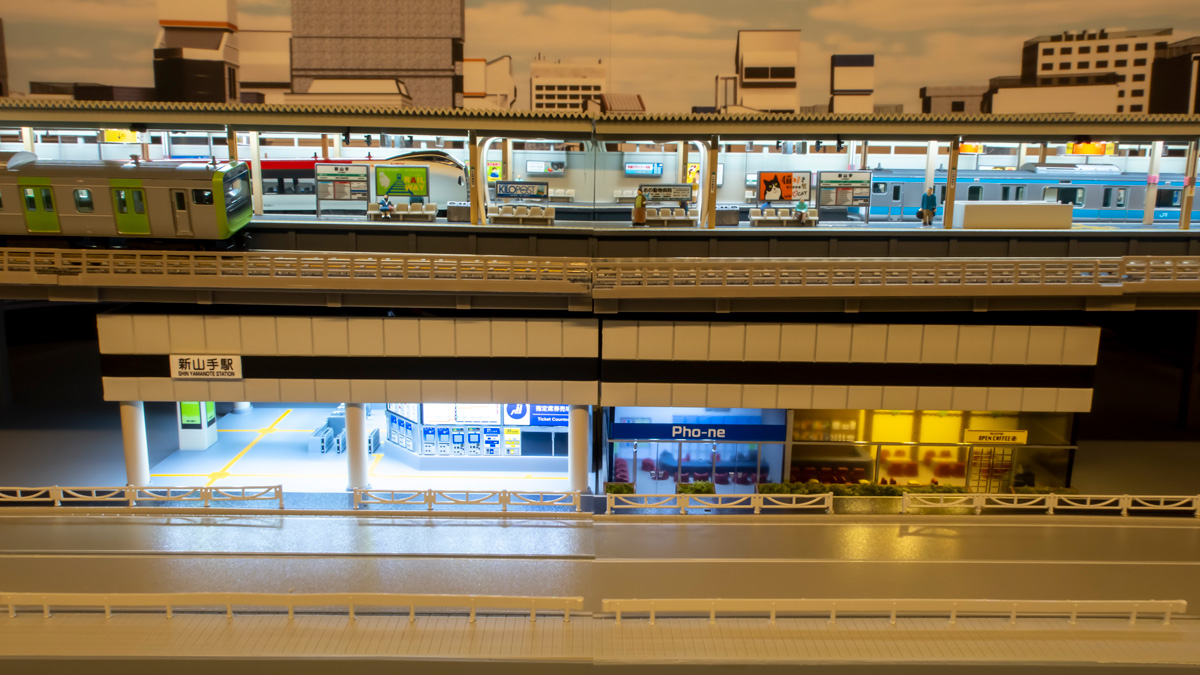

\完成!!/
窓のサッシは以前、TOMIX「マンション」の窓枠を塗装した時にも使用したガンダムマーカーを使用してます。
TOMIX「マンション」の窓枠を塗装してみた。

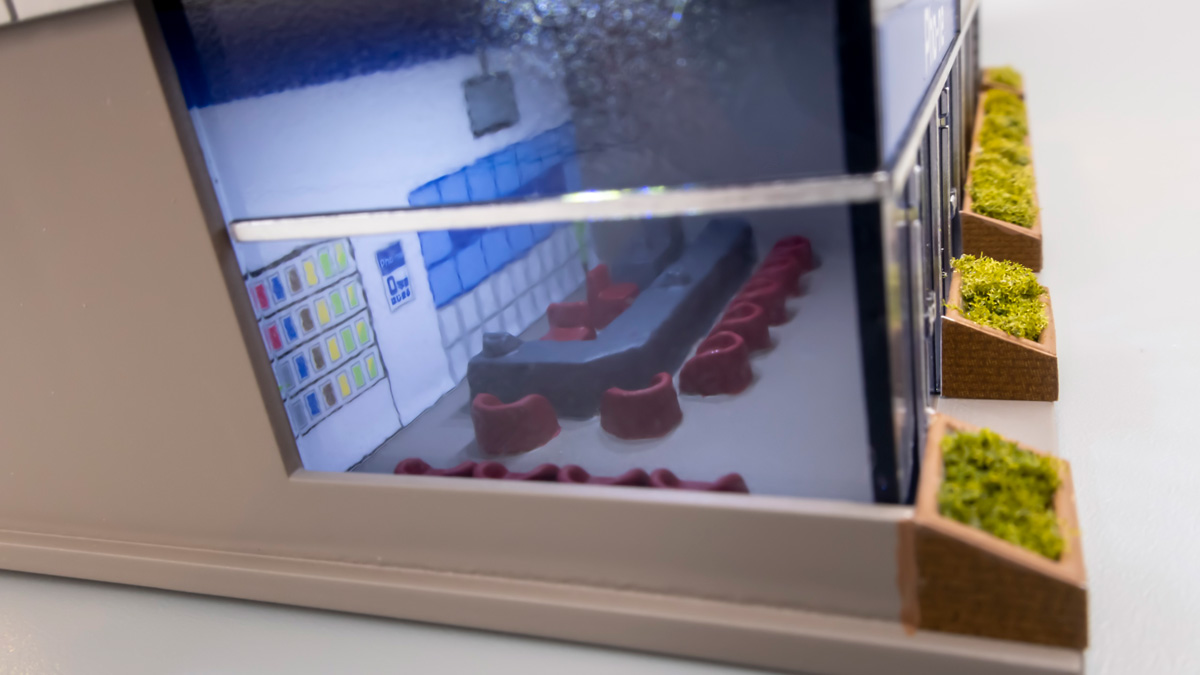

駅店舗は見ての通り透明プラ成型で「全面ガラス表現」になってて、お店の看板やPOPをシールで貼る形になってます。
そのシール側面の粘着面にホコリなどが付着しないよう「プレミアムトップコート」の「光沢」を散布してます。
ただ、途中で二度塗りしてしまい「曇りガラス風」になってしまったので全体的に薄っすらボケ気味になってしまいました;
(オシャレと言えばオシャレですが、カメラのピントが合わないので失敗しました)

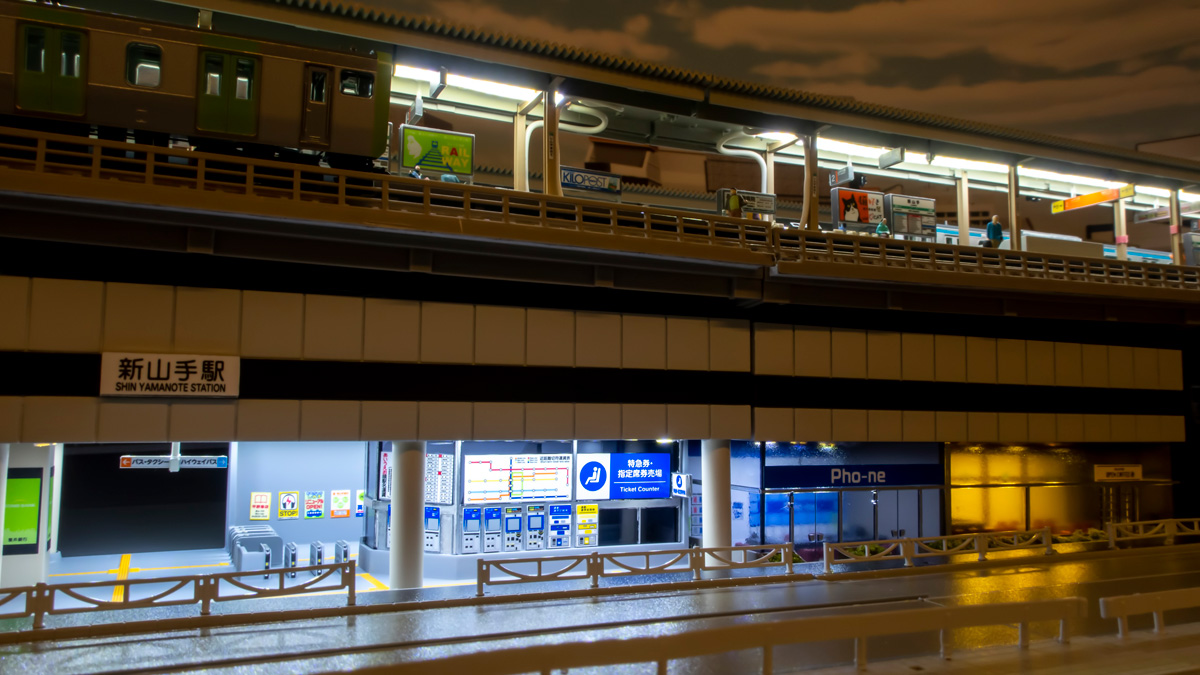

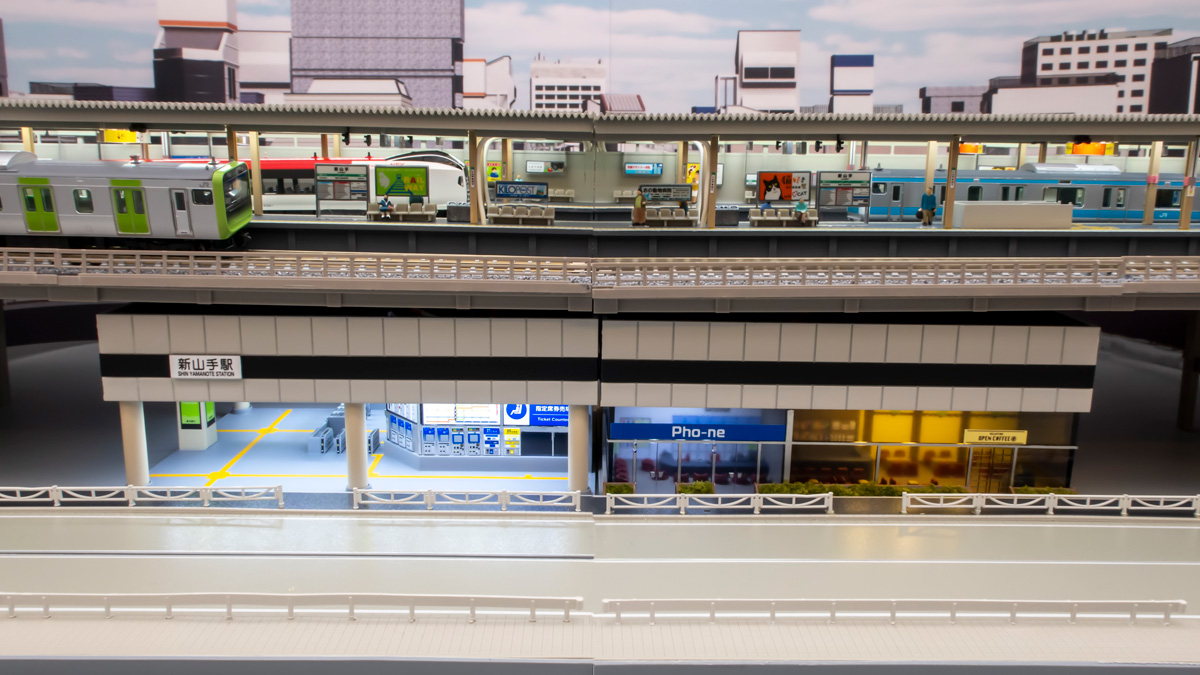

簡易レイアウトを組んで撮影。
苦労の甲斐あってなかなか良い出来になりました!
皆さんの工作ライフの参考になれば幸いです。
