YoutubeやTwitter、Blogなどを巡回してると、幾つかの「立体交差の8の字レイアウト」に遭遇するけど、作ってみたいけど、どうやって組むのか分からず、ずっと保留にしてました。
こんな感じのね。
Nゲージ#8 立体交差化セットで8の字レイアウト JR E235系山手線
こちらは複線だけど。
Nゲージ鉄道模型1畳サイズ立体交差レイアウト紹介！
立体じゃない「8の字」はクロッシングレールと言うのを買ってくれば出来るらしいけど、
そちらにはあまり興味がない（笑
ただ、そんな中ググっているとTOMIX公式のYoutubeのクロッシングレールを用いた交差レイアウトが出て来て、なんとなく眺めていたら、
動画の最後にレイアウト図面が出て来て、
これ、クロッシングレールの部分を普通のレールと鉄橋に替えれば「立体交差8の字レイアウト」組めるのでは？となったので、実際に組んでみましたヽ( ^ω^)ノ
あと、後にお店で見掛けて知りましたが「勾配橋脚セット」の箱裏面にレイアウト図面ありました。
画像出典：PC勾配橋脚 P1－P10 (10本2組)｜ホビーサーチ
こう言うのは公式のネットに上げて置いて欲しいｗ
■まずは図面通りのC280でクロッシングレール部分を鉄橋に替えたもの。

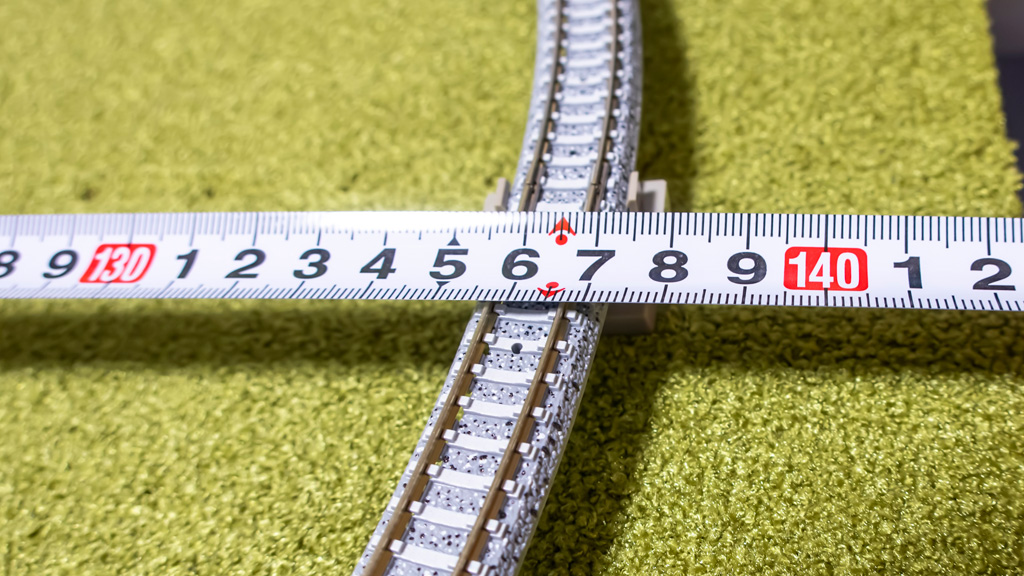

幅は137cmくらい。
クルクルビュンビュン良いですねヽ( ^ω^)ﾉ
レイアウト図面はこんな感じ。
直線はS280を2本分です。
■次にもう ひとまわり小さいC243で構築。
幅は120cmくらい。
図面はこんな感じ。
直線はS280＋S140＋S70です。
図面では左上が繋がってませんがレールは多少曲がるので繋がります。
完全に繋げるならC243-15を間に2つ挟むと出来ます。
幅が106cmくらいになります。（測り忘れたので目安として下さい）
また、C541-15でも繋がりますが、その場合は直線はS140になります。
幅は108cmくらい。（測り忘れたので目安として下さい）
双方の比較
直線不要で完全な8の字で良いなら円を２つ作って繋ぐと8の字立体交差になります。

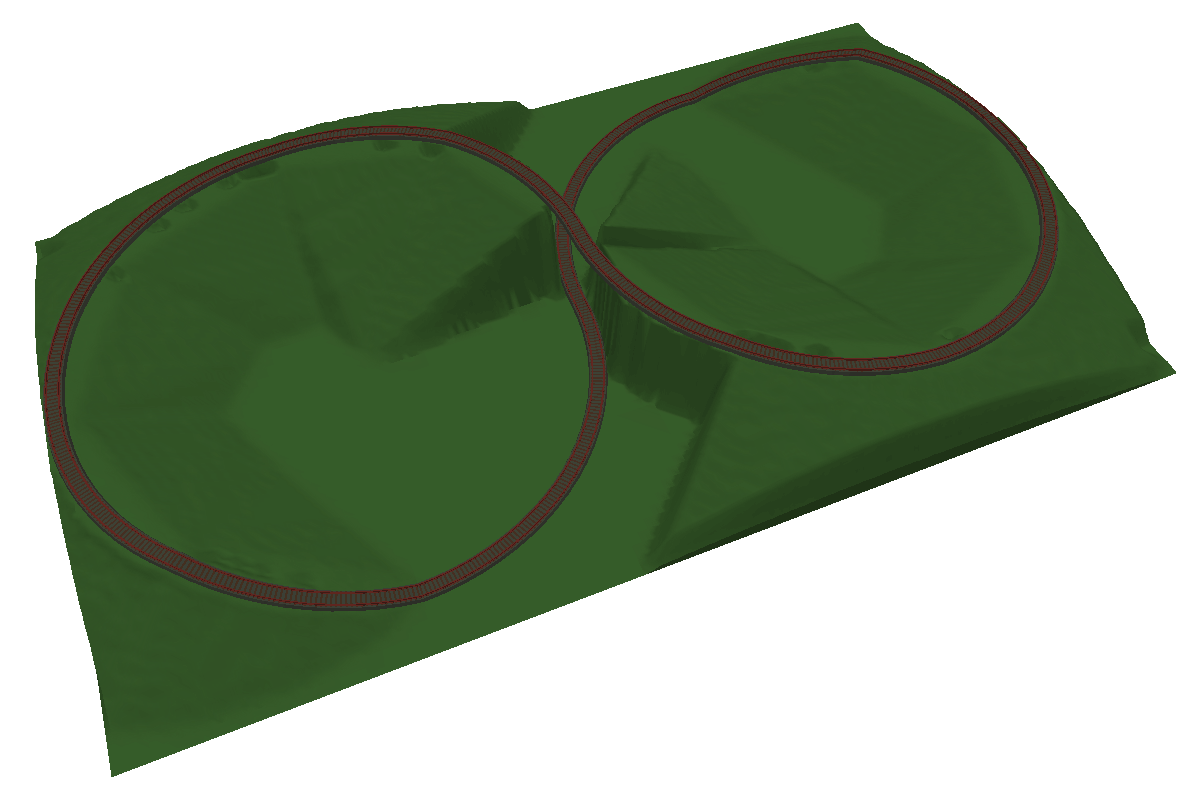

3Dで見るとちゃんとクロスしてます（笑
そして最後に我が家で一番急カーブのC177で構築。
幅は79cmくらい。
図面はこんな感じ。
直線がS140＋S70なのでS280が必要な鉄橋は置けません。
図面では左下が繋がってませんがレールは多少曲がるので問題ないです。
皆さんのレイアウト構築の参考になれば嬉しいです😆
